Breve introdução

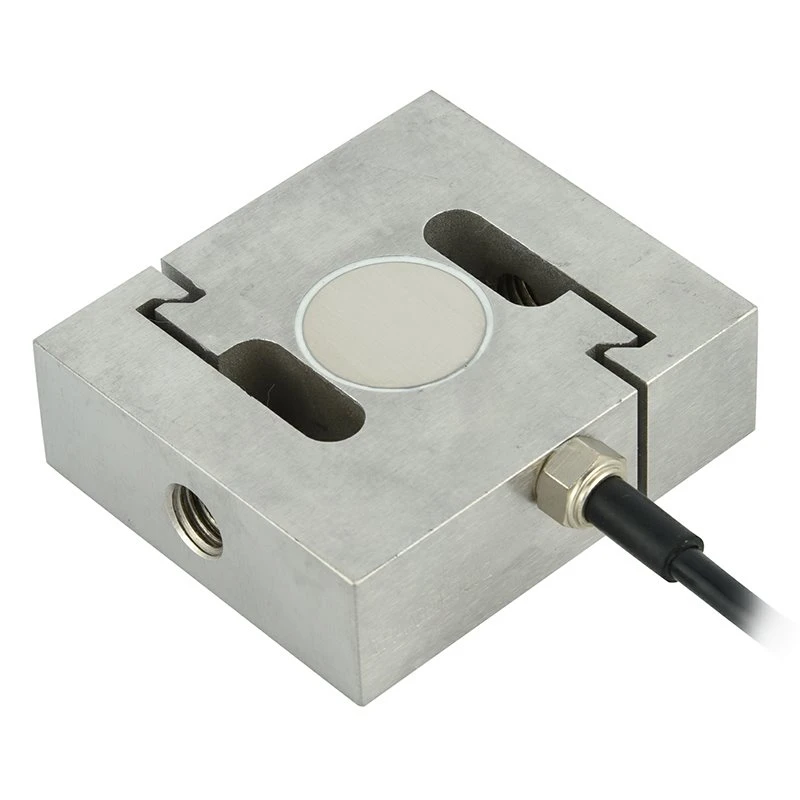

A célula de carga S é um tipo de sensor de carga com estrutura em formato de "S"-, projetado para medição precisa de força e peso em diversas aplicações industriais. Ele funciona convertendo a força mecânica aplicada em um sinal elétrico por meio de extensômetros-integrados.
Recurso
1. A célula de carga S é construída em liga de aço-de alta qualidade ou aço inoxidável para fornecer resistência, estabilidade e resistência a fatores ambientais.
2. Disponível com vedação adesiva (envasamento) ou vedação soldada para evitar entrada de umidade, poeira e produtos químicos.
3. A célula de carga S é baseada na tecnologia de extensômetro, onde a deformação sob carga altera a resistência elétrica para fornecer medições precisas e repetíveis.
Especificação principal
| Faixa de carga | 100kg~20t |
| Saída nominal (mV/V) | 2,0 ± 0,005mV/V |
| Erro abrangente | 0,02%FS |
| Resistência de entrada/saída (Ω) | 385±10/350±3 |
| Comprimento de especificação do fio | Φ 5,4 *5m Ou personalizado mediante solicitação |
| Método de fiação | Vermelho --------Excitação+ Preto--------Excitação- Verde-----Sinal+ Branco -------Sinal- |
Aplicativo
A célula de carga S é comumente usada em balanças de tremonha, balanças de plataforma, sistemas de pesagem de silos, balanças de guindaste e máquinas de teste de tensão/compressão, oferecendo desempenho confiável em tarefas de pesagem estáticas e dinâmicas.
Modelo ZH-Especificação detalhada do ST2
|
Capacidade |
0.1~20t |
Material |
Liga de aço/aço inoxidável |
|
Saída nominal (mV/V) |
2.0 ± 0.005 |
Não-linearidade |
±0,02%FS |
|
Histerese |
±0,02%FS |
Repetibilidade |
±0,01%FS |
|
Fluência (30 minutos) |
±0,02%FS |
Saldo zero |
±1,00%FS |
|
Efeito da temperatura em zero |
±0,02%FS/10 graus |
Efeito da temperatura na saída |
±0,02%FS/10 graus |
|
Resistência de entrada (Ω) |
385±10 |
Resistência de saída (Ω) |
350±3 |
|
Resistência de isolamento |
Maior ou igual a 5000MΩ |
Tensão de excitação |
5V-10V(CC) |
|
Faixa de temperatura compensada |
-10~+50 grau |
Faixa de temperatura operacional |
-20~+60 grau |
|
Sobrecarga segura |
120%FS |
Interrompendo o carregamento |
150%FS |
|
Cabo |
Φ 5.4 X 5 M Ou personalizado por solicitação |
Código de cores do cabo |
Entrada: vermelho+ preto- Saída:verde+branco- |
Diagrama de esboço
Tabela de tamanho específico
|
Carga nominal(t) |
L |
D |
H |
M |
|
0.1-0.75 |
80 |
70 |
19.1 |
M12×1.75 |
|
1-1.5 |
80 |
70 |
25.4 |
M12×1.75 |
|
2-5 |
108 |
92 |
25.4 |
M18×1.5 |
|
7.5 |
140 |
100 |
32 |
M24×2 |
|
10 |
178 |
130 |
51 |
M30×2 |
|
15-20 |
190 |
160 |
60 |
M39×2 |
