Breve introdução

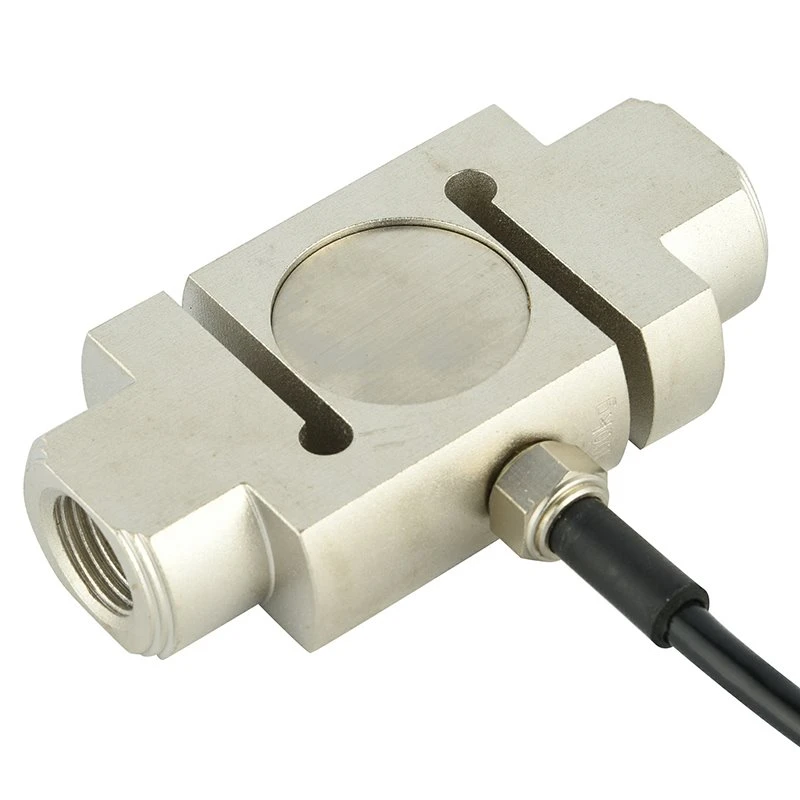

A célula de carga S Beam é um dispositivo sensor-de força com uma estrutura em formato de "S"-, otimizada para medição precisa de forças de tensão e compressão. Ele opera segundo o princípio dos extensômetros, que detectam a deformação causada pela carga aplicada e a convertem em uma saída elétrica.
Recurso
1. Fabricado em liga de aço-de alta resistência ou aço inoxidável para garantir durabilidade e resistência ao desgaste, corrosão ou variações de temperatura.
2. Selado usando envasamento adesivo (vedação com cola) para proteger os componentes internos contra umidade, poeira e outros contaminantes ambientais.
3. A célula de carga S Beam utiliza tecnologia de extensômetro para medir a deformação mecânica com precisão, fornecendo leituras estáveis e repetíveis em diferentes faixas de força.
Especificação principal
| Faixa de carga | 100kg, 200kg, 300kg, 500kg, 700kg, 1000kg |
| Saída nominal (mV/V) | 2,0 ± 0,005mV/V |
| Erro abrangente | 0,03%FS |
| Resistência de entrada/saída (Ω) | 650±10/650±5 |
| Comprimento de especificação do fio | Φ 5*3 m Ou personalizado mediante solicitação |
| Método de fiação | Vermelho --------Excitação+ Preto--------Excitação- Verde-----Sinal+ Branco -------Sinal- |
Aplicativo
A célula de carga S Beam é amplamente utilizada em máquinas de prensagem a quente e a frio, equipamentos de teste de materiais, sistemas de pesagem de tanques e tremonhas, balanças de guindaste e equipamentos de teste de tração/compressão, onde a medição confiável de força é essencial.
Modelo ZH-Especificação detalhada do ST3
|
Capacidade |
100.200.300.500.700.1000kg |
Material |
Liga de aço/aço inoxidável |
|
Saída nominal (mV/V) |
2.0 ± 0.005 |
Não-linearidade |
±0,03%FS |
|
Histerese |
±0,03%FS |
Repetibilidade |
±0,01%FS |
|
Fluência (30 minutos) |
±0,05%FS |
Saldo zero |
±1,00%FS |
|
Efeito da temperatura em zero |
±0,05%FS/10 graus |
Efeito da temperatura na saída |
±0,05%FS/10 graus |
|
Resistência de entrada (Ω) |
650±10 |
Resistência de saída (Ω) |
650±5 |
|
Resistência de isolamento |
Maior ou igual a 5000MΩ |
Tensão de excitação |
5V-10V(CC) |
|
Faixa de temperatura compensada |
-10~+50 grau |
Faixa de temperatura operacional |
-20~+60 grau |
|
Sobrecarga segura |
120%FS |
Interrompendo o carregamento |
150%FS |
|
Cabo |
Φ 5 X 3 M Ou personalizado por solicitação |
Código de cores do cabo |
Entrada: vermelho+ preto- Saída:verde+branco- |
Diagrama de esboço
