Breve introdução

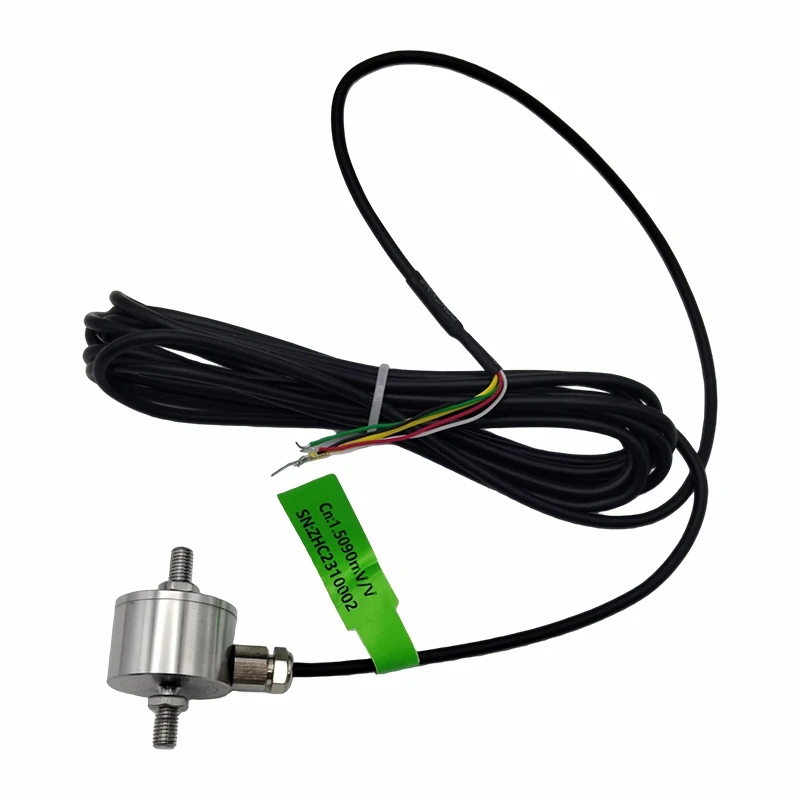

A pequena célula de carga é um sensor de pesagem excepcionalmente pequeno criado para medição de força de alta{0}precisão em ambientes extremamente confinados.
Recurso
1. A pequena célula de carga tem um formato ultra-pequeno, permitindo a implantação em montagens micro-mecânicas.
2. Tempo de resposta rápido adequado para monitoramento de força dinâmica.
3. A pequena célula de carga tem baixo consumo de energia, ideal para equipamentos-operados por bateria ou portáteis.
Especificação principal
| Faixa de carga | 500N-50KN |
| Saída nominal (mV/V) | 1,5 ± 20% mV/V |
| Erro abrangente | ±0,1%FS |
| Resistência de entrada/saída (Ω) | 700~1100/700~1100 |
| Comprimento de especificação do fio | Φ3 X 3M Ou personalizado mediante solicitação |
| Método de fiação | Vermelho --------Excitação+ Preto--------Excitação- Verde-----Sinal+ Branco -------Sinal- |
Aplicativo
Modelo ZH-Especificação detalhada do WC201
|
Capacidade |
500N-50KN |
Material |
Aço inoxidável |
|
Saída nominal (mV/V) |
1.5± 20% |
Não-linearidade |
±0,1%FS |
|
Histerese |
±0,1%FS |
Repetibilidade |
±0,1%FS |
|
Rastejamento(30 min) |
±0,1%FS |
Saldo zero |
± 2,00%FS |
|
Efeito da temperatura em zero |
±0,05%FS/10 graus |
Efeito da temperatura na saída |
±0,05%FS/10 graus |
|
Resistência de entrada (Ω) |
700~1100 |
Resistência de saída (Ω) |
700~1100 |
|
Resistência de isolamento |
Maior ou igual a 5000MΩ |
Tensão de excitação |
5V-10V(CC) |
|
Faixa de temperatura compensada |
- 10~+50 grau |
Faixa de temperatura operacional |
-20~+60 grau |
|
Sobrecarga permitida |
120%FS |
Interrompendo o carregamento |
200%FS |
|
Cabo |
Φ3 X 3M Ou personalizado por solicitação |
Código de cores do cabo |
Entrada: vermelho+ preto- Saída: verde+ branco- |
Diagrama de esboço
Tabela de tamanho específico
|
Carga nominal (N/KN) |
A |
B |
C |
E |
F |
G |
M |
R |
Z |
|
500N-1KN |
26 |
44.5 |
18.5 |
13 |
9.9 |
13.5 |
M5 |
20 |
2.7 |
|
2KN-20KN |
26 |
60 |
27.5 |
21 |
16 |
21 |
M10 |
40 |
5 |
|
50KN |
46 |
84 |
40 |
28 |
21.5 |
28 |
M16*1.5 |
80 |
8 |
