Breve introdução
O sensor de carga sem fio é um dispositivo compacto-alimentado por bateria que mede força ou peso e transmite dados por radiofrequência, tornando-o ideal para monitoramento de guindastes e equipamentos de elevação.
Recurso
1.Permite monitoramento de carga-em tempo real sem cabos físicos, reduzindo a complexidade da instalação e o risco de emaranhamento.
2. O sensor de carga sem fio é equipado com protocolos de criptografia robustos para garantir comunicação segura e livre de interferências-em longas distâncias.
3.Projetado com carcaças robustas e suportes-resistentes a choques para suportar vibrações e ambientes operacionais adversos.
Especificação principal
| Faixa de carga | 3-10t |
| Saída nominal (mV/V) | 2,0±0,1mV/V |
| Erro abrangente | ±0,02%FS |
| Resistência de entrada/saída (Ω) | 385±15/350±5 |
| Comprimento de especificação do fio | Φ4 X 0,5 M Ou personalizado mediante solicitação |
| Método de fiação | Vermelho --------Excitação+ Preto--------Excitação- Verde-----Sinal+ Branco -------Sinal- |
Aplicativo
1.Usado em pontes rolantes móveis e suspensas para evitar condições de sobrecarga e melhorar a segurança operacional.
2. O sensor de carga sem fio é implantado em inspeções de montagem e elevação para configurações temporárias onde a fiação é impraticável.
3. Aplicado em construção e logística portuária para rastreamento dinâmico de carga em equipamentos de elevação e vigas espalhadoras.
Modelo ZH-Especificação detalhada do CS3
|
Capacidade |
3-10t |
Material |
Liga de aço |
|
Saída nominal (mV/V) |
2.0±0.1 |
Não-linearidade |
±0,02%FS |
|
Histerese |
±0,02%FS |
Repetibilidade |
±0,01%FS |
|
Fluência (30 minutos) |
±0,02%FS |
Saldo zero |
±1,00%FS |
|
Efeito da temperatura em zero |
±0,02%FS/10 graus |
Efeito da temperatura na saída |
±0,02%FS/10 graus |
|
Resistência de entrada (Ω) |
385±15 |
Resistência de saída (Ω) |
350±5 |
|
Resistência de isolamento |
Maior ou igual a 5000MΩ |
Tensão de excitação |
5V-10V(CC) |
|
Faixa de temperatura compensada |
-10~+50 grau |
Faixa de temperatura operacional |
-20~+60 grau |
|
Sobrecarga segura |
120%FS |
Interrompendo o carregamento |
150%FS |
|
Cabo |
Φ4 X 0.5 M Ou personalizado por solicitação |
Código de cores do cabo |
Entrada: vermelho+ preto- Saída:verde+branco- |

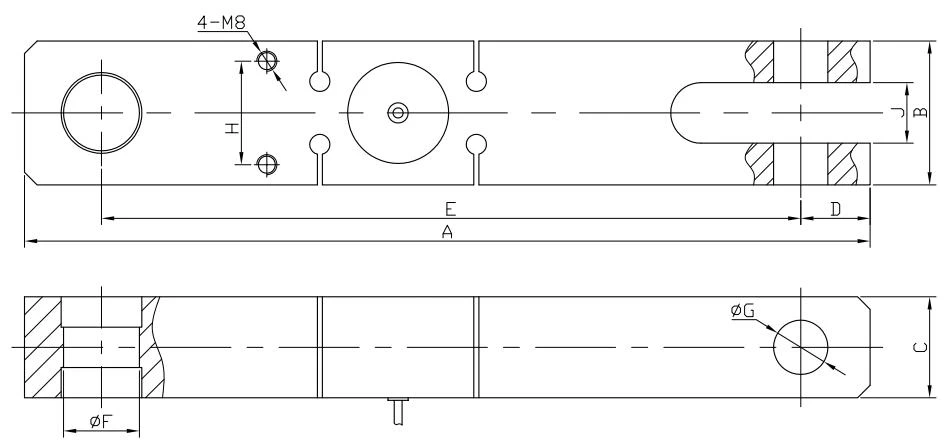

Diagrama de esboço
Tabela de tamanho específico
|
Carga nominal(t) |
A |
B |
C |
D |
E |
F |
G |
H |
J |
|
3 |
335 |
57 |
40 |
27.5 |
277.0 |
30 |
21.5 |
45 |
24 |
|
5 |
362 |
68 |
45 |
28.0 |
298.5 |
35 |
26.0 |
50 |
26 |
|
10 |
384 |
83 |
55 |
34.5 |
307.5 |
40 |
32.4 |
60 |
32 |
