Breve introdução

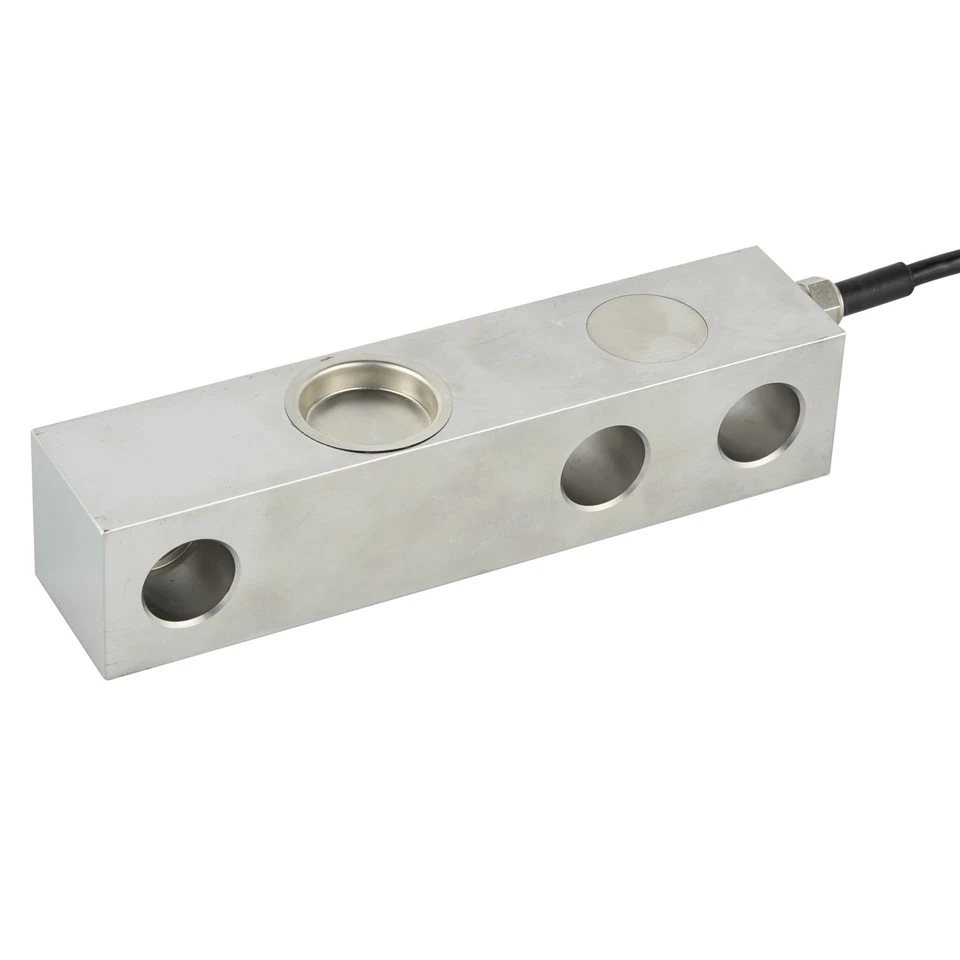

A célula de carga de feixe é um sensor de pesagem estilo cantilever-projetado para medir força detectando deformação na extremidade fixa de uma viga horizontal. Ele oferece uma solução compacta e robusta para aplicações que exigem medição de carga linear e precisa nos modos de tensão e compressão.
Recurso
1. O design apresenta alta sensibilidade e excelente linearidade em toda a sua capacidade nominal, garantindo dados confiáveis mesmo sob condições de carga dinâmica.
2.Sua estrutura-com autoalinhamento minimiza os efeitos de carregamento fora-do eixo, o que ajuda a manter a precisão da medição durante operações prolongadas.
3.A célula de carga de feixe é construída com materiais-resistentes à corrosão e junções seladas, proporcionando desempenho confiável em ambientes agressivos que envolvem umidade ou exposição a partículas.
Especificação principal
| Faixa de carga | 0.05-10t |
| Saída nominal (mV/V) | 2,0±0,005 ou 3,0±0,005 |
| Erro abrangente | ±0,02%FS |
| Resistência de entrada/saída (Ω) | 385±10/350±5 |
| Comprimento de especificação do fio | Φ5,4 X 6M Ou personalizado mediante solicitação |
| Método de fiação |
Vermelho --------Excitação+ Preto--------Excitação- |
Aplicativo
1. A célula de carga Beam é ideal para balanças de plataforma e sistemas de pesagem de correia transportadora onde restrições de espaço exigem uma unidade de detecção de{1}}perfil fino.
2.Comumente implantado em equipamentos de dosagem industrial para monitorar quantidades de ingredientes com precisão repetível durante os processos de mistura.
3.Usado em plataformas de testes automotivos para avaliar cargas de suspensão ou forças de eixo durante os ciclos de validação de protótipo.
Modelo ZH-Especificação detalhada do SB1
|
Capacidade |
0.05-10t |
Material |
Liga de aço/aço inoxidável |
|
Saída nominal (mV/V) |
2.0±0.005 3.0±0.005 |
Não-linearidade |
±0,02%FS |
|
Histerese |
±0,02%FS |
Repetibilidade |
±0,01%FS |
|
Fluência (30 minutos) |
±0,02%FS |
Saldo zero |
±1,00%FS |
|
Efeito da temperatura em zero |
±0,02%FS/10 graus |
Efeito da temperatura na saída |
±0,02%FS/10 graus |
|
Resistência de entrada (Ω) |
385±10 |
Resistência de saída (Ω) |
350±5 |
|
Resistência de isolamento |
Maior ou igual a 5000MΩ |
Tensão de excitação |
5V-10V(CC) |
|
Faixa de temperatura compensada |
-10~+50 grau |
Faixa de temperatura operacional |
-20~+60 grau |
|
Sobrecarga segura |
120%FS |
Interrompendo o carregamento |
150%FS |
|
Cabo |
Φ5.4 X 6M Ou personalizado por solicitação |
Código de cores do cabo |
Entrada: vermelho+ preto- Saída:verde+branco- |
Diagrama de esboço
Tabela de tamanho específico
|
Carga nominal(t) |
L |
L1 |
L2 |
L3 |
H |
H1 |
B |
D1 |
D2 |
D3 |
|
0.05-2 |
130 |
15.7 |
25.4 |
76.2 |
32 |
16 |
32 |
ø13.5 |
ø13.5 |
M12X1.75 |
|
2.5-5 |
171.5 |
19.1 |
38.1 |
95.3 |
38 |
19 |
38 |
ø20 |
ø20 |
M18X1.5 |
|
7.5-10 |
222.5 |
25.4 |
50.8 |
123.8 |
51 |
25.5 |
51 |
ø27 |
ø27 |
M24X2 |
